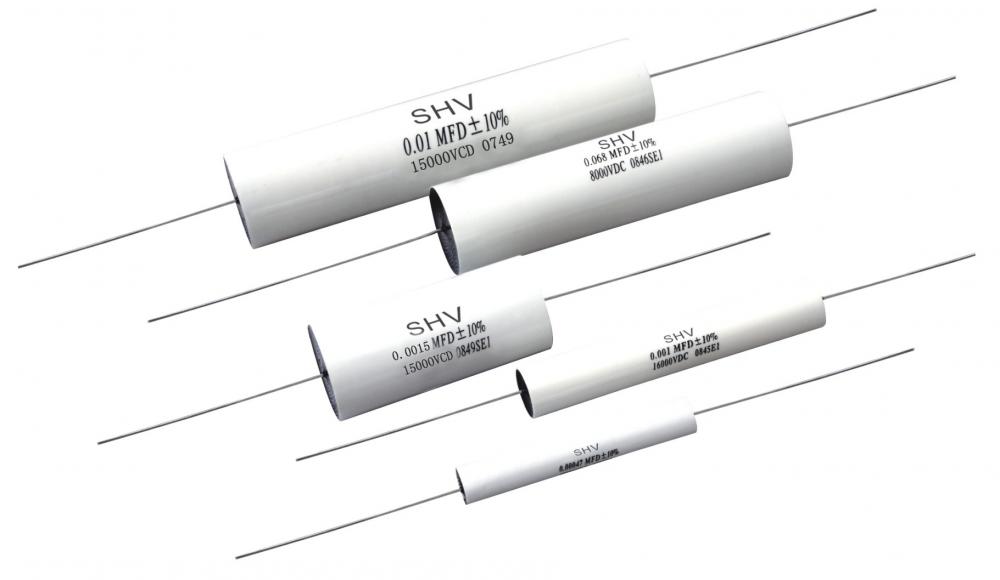

Condensador de película metalizada de alto voltaje

  • Condensador de película metalizada de alto voltaje
  • Condensador de película metalizada de alto voltaje

Condensador de película metalizada de alto voltaje

    Tipo de Pago: L/C
    Cantidad de pedido mínima: 100 Bag/Bags
    Paquete: CAJA DE CARTÓN
    productividad: 5000000 Pieces/Year
    Marca: SHV
    transporte: Ocean,Air
    Lugar de origen: PORCELANA
    Capacidad de suministro: 5000000 Pieces/Year
    HS-Code: 8532259000
    Hafen: SHANGHAI,XI'AN

Descripción del producto


Condensador de película metalizada de alto voltaje

Uso: equipo de rayos X, fuente de alimentación de alto voltaje


Marca registrada: SHV
Paquete de transporte: cartón
Origen: China
Código del SA: 8532259000

Características físicas
Construcción: polipropileno metalizado de herida no inductiva
Caja: Envuelto con película de poliéster y relleno de epoxi en el extremo
Terminal: cables / almohadilla / tuerca / perno de cobre estañado axiales

Características electricas
Voltaje nominal: 2KV ~ 35KV (DC)
0.6KV ~ 10KV (CA)
Capacitancia: 0.001uF ~ 1uF
Factor de disipación: ≤0.001 (20ºC, 1KHz)
Resistencia de aislamiento: ≥30000MΩ (20ºC, 2min, 500V)
Voltaje de prueba: voltaje nominal del 120% o 140% durante 10 segundos
Condición de funcionamiento: -40ºC ~ + 85ºC a voltaje nominal completo, hasta + 85ºC con reducción de voltaje
Tolerancia: ± 5% ± 10%

Tabla de selección

Comuníquese con nosotros para conocer la disponibilidad de otros valores, voltajes y / o materiales dieléctricos.

Características físicas
Construcción: polipropileno metalizado de herida no inductiva
Caja: Envuelto con película de poliéster y relleno de epoxi en el extremo

Terminal: cables / almohadilla / tuerca / perno de cobre estañado axiales

Características electricas
Voltaje nominal: 2KV ~ 35KV (DC)

0.6KV ~ 10KV (CA)
Capacitancia: 0.001uF ~ 1uF
Factor de disipación: ≤0.001 (20 ºC , 1KHz)
Resistencia de aislamiento: ≥30000MΩ (20
ºC , 2min, 500V)
Voltaje de prueba: voltaje nominal del 120% o 140% durante 10 segundos
Condición de funcionamiento: -40 ºC ~ +85 ºC a voltaje nominal completo, a +85 ºC con reducción de voltaje
Tolerancia: ± 5% ± 10%


Condensador de película de alto voltaje

Tabla de selección

Comuníquese con nosotros para conocer la disponibilidad de otros valores, voltajes y / o materiales dieléctricos.
  2KV 4KV 6KV
Capacitance D   (mm) L   (mm) Lead D   (mm) L   (mm) Lead D   (mm) L   (mm) Lead
uF Max Max AWG Max Max AWG Max Max AWG
0.001 7.8 26 22 7.8 26 22 7.9 35 22
0.0015 8.8 26 22 8.8 26 22 8.9 35 22
0.0022 10.1 26 22 10.1 26 22 10.2 35 22
0.0033 10.4 26 22 10.4 26 22 12.1 35 22
0.0047 11.8 26 22 11.8 26 22 13.8 35 22
0.0056 12.6 26 22 12.6 26 22 14.8 35 22
0.0068 13.6 26 22 13.6 26 22 13.1 42 22
0.0082 13.1 28 22 13.1 28 22 14.1 42 22
0.01 14.2 28 22 14.2 28 22 15.3 42 22
0.015 16.8 28 22 16.8 28 22 18.1 42 22
0.022 16.1 32 20 16.1 32 20 21.4 42 20
0.033 19.1 32 20 19.1 32 20 16.0 63 20
0.047 18.5 37 20 18.5 37 20 18.5 63 20
0.056 20.0 37 20 20.0 37 20 20.0 63 20
0.068 22.5 37 20 22.5 37 20 22.5 63 20
0.082 24.3 37 20 24.3 37 20 24.3 63 20
0.1 26.5 37 20 26.5 37 20 26.5 63 20
0.15 26.5 46 20 27.5 46 20 32.7 63 20
0.22 19.0 46 20 32.4 46 20 38.7 63 20
0.33 22.1 46 20 26.8 81 20 46.5 63 20
0.47 25.5 46 20 31.2 81 20
0.56 27.4 46 20 33.6 81 20
0.68 29.7 46 20
0.82 32.2 46 20
1 35.1 46 20
  15KV 20KV
Capacitance D   (mm) L   (mm) Lead D   (mm) L   (mm) Lead
uF Max Max AWG Max Max AWG
0.001 10.3 71 22 14.6 90 22
0.0015 12.0 71 22 16.8 90 22
0.0022 13.9 71 22 16.9 90 22
0.0033 13.3 82 22 19.7 90 22
0.0047 15.4 82 22 22.7 90 22
0.0056 16.5 82 22 24.5 90 22
0.0068 18.0 82 22 26.6 90 22
0.0082 19.5 82 22 23.2 108 22
0.01 22.0 82 22 25.2 108 22
0.015 26.1 82 22 30.1 108 22
0.022 30.8 82 20 35.7 108 20
0.033 37.1 82 20 43.1 108 20
0.047 43.6 82 20 41.4 136 20
0.056 38.1 102 20 44.8 136 20
0.068 41.7 102 20 49.0 136 20
0.082 45.5 102 20 53.5 136 20
0.1 42.9 130 20 59.7 136 20
0.15 51.4 130 20
0.22 61.3 130 20
  30KV 35KV
Capacitance D   (mm) L   (mm) Lead D   (mm) L   (mm) Lead
uF Max Max AWG Max Max AWG
0.001 17.9 120 22 18.7 140 22
0.0015 20.3 120 22 21.4 140 22
0.0022 23.3 120 22 24.6 140 20
0.0033 27.2 120 20 28.9 140 20
0.0047 31.5 120 20 28.8 140 20
0.0056 33.9 120 20 30.9 140 20
0.0068 36.9 120 20 33.6 140 22
0.0082 40.1 120 20 36.4 140 22
0.01 43.9 120 20 39.8 140 22
0.015 52.8 120 22 47.8 140 22
0.022 63.2 120 20 57.1 140 20
0.033 76.7 120 20 69.2 140 20

High Voltage Metallized Film Capacitor
